vendredi 30 mars 2012

Windows 8 : Installation silencieuse et automatique (Unattended) – Part 2 – Scénario de déploiement alternatif

wallpaper-1130850

Dans mon premier billets sur Windows 8, je vous ai proposé de créer un fichier de réponse afin d’automatiser l’installation de ce dernier. Le Scénario proposait d’installer l’OS en Formatant le disque, et en y créant à la place deux belles partitions.

Tout cela est fort sympathique si vous avez un Pc supplémentaire avec lequel faire des tests ou alors si vos data sont stockées sur un autre disque, mais si vous n’êtes dans aucun de ces cas et souhaitiez, par exemple, installer Windows 8 en remplacement de Windows 7, le formatage du disque va vous faire tout perdre !!

Voici donc un scénario alternatif pour vous permettre de conserver vos datas tout en vous permettant d’installer et de réinstaller Windows en toute sécurité.

Voici le concept :

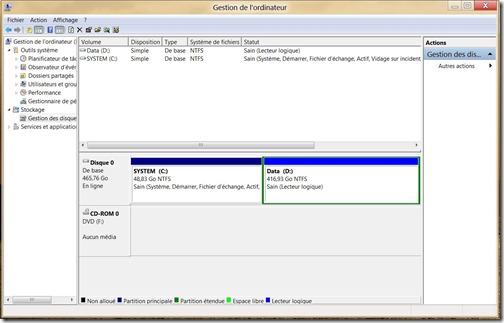

Vous disposez d’un disque dur contenant deux partitions.

  • Sur la première partition : Windows 7 ou 8
  • Sur la seconde partition : vos datas

Idéalement vous souhaiteriez effacer le contenu de la première partitions  tout en conservant les données situées sur la seconde !

Voici les modifications à apporter à votre fichier Autounatended.xml pour que ce rêve devienne réalité :

Si vous avez suivi mon précèdent billet, la section Microsoft-Windows-Setup de votre fichier de réponse devrait ressembler à ceci :


Vous allez supprimer toute la partie DiskConfiguration, nous allons en recréer une beaucoup plus légère :

Nous allons d’abord spécifier de ne plus formater le disque.

Microsoft-Windows-Setup_neutral > DiskConfiguration >Disk
DiskID=0 sélection du 1er disque
WillWipeDisk = false le disque ne sera pas reformaté dans son intégralité

La création de partitions n’est plus nécessaire puisqu’elles existent déjà, et que nous souhaitons conserver leur agencement.

Spécifions maintenant les paramètres qui nous permettrons de ne reformater que la première partition sans toucher à la seconde

Microsoft-Windows-Setup_neutral > DiskConfiguration >Disk >ModifyPartition
Active = True définit la partition sur laquelle se trouvera l’OS
Format = NTFS NTFS ou FAT
Label = SYS-8 le nom de la partition
Letter = C la lettre de la partition
Order = 1 Définit l'ordre de modification des partitions du disque
PartitionID = 1 Définit le numéro de la partition à modifier

L’emplacement d’Installation de l’OS.

Microsoft-Windows-Setup_neutral > Image Install >OS Image >InstallFrom > Metadata
Key = /IMAGE/NAME peut aussi être IMAGE/INDEX
Value = Windows 8 Consumer Preview nom de l’image WIM à déployer

Microsoft-Windows-Setup_neutral > Image Install >OS Image >InstallTo

DiskID = 0 Disque d’installation de l’OS
Partition = 1 Partition d’installation de l’OS

Les Informations sur le propriétaire

Microsoft-Windows-Setup_neutral > User Data
AcceptEula = True Acceptation de la licence utilisateur
FullName = Diagg Nom du propriétaire
Organization = Zany & OpenEyes Nom de l’organisation

La Clé Windows

Microsoft-Windows-Setup_neutral > User Data > ProductKey
Key = NBGX4-Q4RWF-RKJHQ-TXHFR-7H2K8 Numéro de série Windows 8 Beta

C’est terminé ! la section Microsoft-Windows-Setup doit maintenant ressembler à cela :


Grace à ces quelques modifications vous pouvez installer et réinstaller Windows autant de fois qu'il vous plaira (pratiques pour les tests)  sans perdre aucune de vos précieuses donnée stockées sur la seconde partition.

Retrouvez les autres billets concernant l’installation silencieuse de Windows 8 :

Windows 8 : Installation silencieuse et automatique (Unattended) – Part 1
Windows 8 : Installation silencieuse et automatique (Unattended) – Part 2 – Scénario de déploiement alternatif

mercredi 21 mars 2012

Unleash the Power of MDT 2010/2012 – Part 10 : WinPE

colorcoordinated_reloaded_by_itmustbejazz-d4ifkt3

Lorsque vous mettez à jour le partage de déploiement, MDT recrée systématiquement une image de boot WinPE. Nous allons voir dans ce billet comment la personnaliser au mieux.



Nouveautés d’ MDT 2012

La nouvelle version apporte trois fonctionnalités importantes concernant l’image de boot :

  • La prise en main à distance sur vos machines en cours de déploiement (la fonctionnalité est expliquée ici)
  • L’intégration du .Net Framework dans Windows PE avec la possibilité d’y exécuter des applications écrite en C# ou en VB.NET, mais également d’y exécuter des scripts PowerShell.
  • La prise en charge d’une image de boot unique en x86 pour déployer indifféremment des OS en 32 ou 64 bits.(Plus besoin donc de créer de Boot.wim en version 64 Bits.)

Notez cependant que  si vous créez une image de boot 64 bits, elle  ne pourra prendre en charge que les OS 64 bits.



Mise à jour de l’image de boot sur le serveur WDS

Malgré toutes ces qualités, MDT à encore quelques lacunes, notamment en ce qui concerne son interfaçage avec le serveur WDS. L’image de boot doit être réimportée manuellement sur le serveur après toute modification !

Il est heureusement possible de mettre à jour automatiquement l’image de boot sur le serveur WDS  grâce à une astuce délivrée par Michael Niehaus  :

le fichier C:\Program Files\Microsoft Deployment Toolkit\Samples\UpdateExit.vbs gère le processus de mise à jour de l’image de boot. Rien ne vous empêche d’ajouter vos propres instructions à la phase de mise à jour de winPE ainsi qu’à celle de création du DVD.

Les instructions à rajouter pour mettre à jour le serveur WDS sont expliquées dans ce billet.

Toute modification du fichier bootstrap.ini entraine obligatoirement la régénération de l’image de boot via l’option Update Deployment Share.



Troubleshouting

durant la phase WinPE, vous pouvez à tout moment ouvrir une invite de commande en pressant la touche F8.

vous pouvez exécuter Notepad.exe pour lire ou modifier vos fichiers de configurations/logs.

Pour identifier un problème réseau vous pouvez aller lire le fichier de log suivant : X:\Windows\System32\wpeinit.log

Vous pouvez relancer un déploiement en erreur via l’invite de commande en tapant la commande Cscript LiteTouch.vbs dans X:\Deploy\Scripts

Vous pouvez modifier le fichier Bootstrap.ini directement en cas d’erreur en allant l’éditer via le chemin X:\Deploy\Scripts\bootstrap.ini



Ajouter votre propre contenu à l’image de boot

II peut s’avérer utile d’ajouter quelques applications à WinPE comme par exemple Trace32/64 pour faciliter la lecture des logs.

Vous pouvez ajouter très simplement vos applications de la manière suivante  :

  • Créez un répertoire, et placez y les applications dont vous avez besoin.
  • Dans MDT cliquez bouton droit sur Deployment Share\MonDeploymentShare option Propriétés puis sur l’onglet Windows PE x86 Settings
  • Ajoutez le chemin de votre répertoire dans la case Extra directory to add
  • Le répertoire sera alors automatiquement ajouté à WinPE lors de la mise à jour du Deployment Share.


Vérifiez que vos applications fonctionnent correctement sous WinPE car il existe des restrictions dans ce type d’environnement. Les applications nécessitant le .Net Framework ou utilisant Powershell ne fonctionneront pas ! Elles ne seront supportées qu’à partir de Windows 8 qui pourra créer des images de boot intégrant le .Net framework 2.0.

Si vous utilisez MDT 2012 (et seulement dans ce cas) vous pouvez placer vos applications X86 et X64 dans ce même répertoire.



Fonctionnement de l’image de boot

La séquence de démarrage de WinPE est initialisé par Wpeinit.

Cette commande initialise dans un premier temps les périphériques réseau, puis lance le démarrage d’MDT (Litetouch.wsf) en allant lire le fichier unattend.xml qui se trouve dans : x:\unattend.xml.

le log de Wpeinit (Wpeninit.log) se trouve dans X:\Windows\system32\wpeninit.log

Vous pouvez ajouter à ce fichier vos commandes supplémentaires.

Scratchspace

Lors de son exécution WinPE va réserver de l’espace mémoire afin de s’y exécuter correctement. Si vous avez ajouté des drivers un peu volumineux (tel que des pilotes de carte graphique), vous pouvez vous retrouver dans la situation ou l’espace mémoire réservé (le scratchspace) est insuffisant pour accueillir tous vos pilotes et applications ! Il devient alors nécessaire d’augmenter la taille du scratchspace défini par défaut à 32 Mo.

Cette valeur peu être modifiée en cliquant bouton droit sur votre partage de déploiement>Properties>Windows PE (X86/X64) Settings> Scratch space size.

Afin de vous assurer un maximum de sureté et garantir le fonctionnement de vos pilotes les plus gourmands, augmentez la taille à 128 Mo.

Voila, l’essentiel est dit sur les images de boot. Ce billet clôture la série “libérez le pouvoir d’MDT” dont vous pouvez retrouvez les épisodes précédents juste en dessous. N’hésitez pas à revenir dessus de temps en temps, car ils seront mis à jour régulièrement.

Retrouvez-ci dessous l’ensemble des billets de la série “ Unleash the power of MDT2010/2012” :

Unleash the power of MDT 2010/2012 – Part 1 : Présentation
Unleash the power of MDT 2010/2012 – Part 2 : Tests & logs
Unleash the Power of MDT 2010/2012 – Part 3 : Securité
Unleash the Power of MDT 2010/2012 – Part 4 : CustomSettings.ini
Unleash the Power of MDT 2010/2012 – Part 5 : Applications
Unleash the Power of MDT 2010/2012 – Part 6 : SQL Database
Unleash the Power of MDT 2010/2012 – Part 7 : Web Services
Unleash the Power of MDT 2010/2012 – Part 8 : Scripts VBS
Unleash the Power of MDT 2010/2012 – Part 9 : UserExit Scripts
Unleash the Power of MDT 2010/2012 – Part 10 : WinPE

mercredi 14 mars 2012

Windows 8 : Installation silencieuse et automatique (Unattended) –Part 1

OrAnGePiC_by_Sha_X_doW
Toute la terre est au courant : Windows 8 consumer Preview est disponible en Beta test ! C’est pour moi l’occasion de tester l’OS sous l’angle qui m’amuse le plus : le déploiement automatisé.

Dans cette série de billets, nous verrons ensemble comment installer Windows 8 sans architecture (pas de MDT, pas de WDS), juste à partir d’une clé USB.
Pour réaliser cette opération, vous aurez besoin des composant suivant :
- Une clé USB de 8 Go minimum.
- Les Sources de Windows 8
- L’outil : Windows USB/DVD Download tool
- L’ Automated Deployment Kit (ADK qui remplace le WAIK)
- Une machine de travail sous Windows 7 ou 8
- Une machine de test ou éventuellement une VM.



Préparation

Créez vous une clé USB bootable permettant d’installer Windows 8. Pour cela, Installer Windows USB/DVD Download tool, sélectionnez l’Iso de Windows 8 est faites installer le tout sur votre clé USB.
Sur votre machine de travail, installez l’ ADK en sélectionnant les options suivantes :

Il n’est pas nécessaire de disposer de Windows 8 pour pouvoir réaliser votre Master silencieux, tout ce tutoriel est entièrement réalisable sous Windows 7.
Lancer ensuite l’outil Windows System Image Manager (WSIM) qui va nous permettre d’automatiser l’ensemble des taches du déploiement.

adk

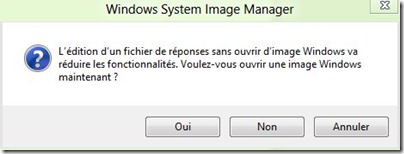

Allez dans le menu Fichier et cliquez sur Nouveau fichier réponse. WSIM vous propose alors d’associer votre fichier de réponse à une image WIM :


adk2
Dirigez-le vers votre clé USB, dans le répertoire Source, et choisissez le fichier Install.WIM

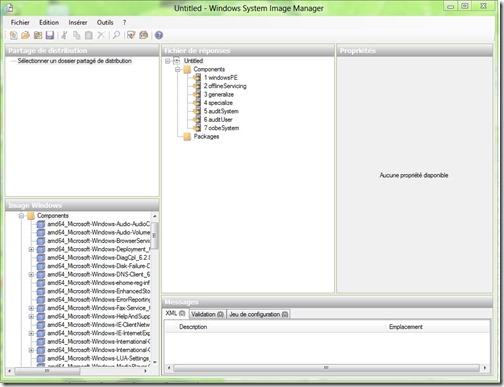

Vous découvrez alors les 7 étapes mère d’un déploiement Windows que nous allons remplir de façon à automatiser l’installation !

wsim

Phases de déploiement

Comme vous pouvez le voir dans la fenêtre du milieux, il y’a 7 étapes de configuration possibles pour installer Windows.

Toutes ces étapes ne sont pas indispensables pour réaliser une installation silencieuse.

L’installation de Windows ne requiert que 3 étapes :
-WindowsPE
-Specialize
-Oobe System

Dans la phase WindowsPE qui s’exécute aux premières secondes du déploiement, vous définirez les options de base tels que le numéro de série, la langue d’installation, la taille des partitions à créer, la version de Windows à installer

Dans la phase Specialize qui s’exécute une fois que les fichiers systèmes sont copiés sur le disque, vous définirez le nom de votre PC, les paramètres IE, le thème par défaut, les paramètres du par feux, de l’antispyware etc…

Dans la phase Oobe System qui s’exécute à la première ouverture de session, vous définirez les comptes utilisateurs à créer, la time zone, l’acceptation de la licence d’utilisation, et l’affichage ou non des divers écrans de configuration habituellement proposé lors d’un premier démarrage.

La phase Offline Servicing permet d’ajouter : drivers, pâques de langue, et mise à jour de sécurité à votre OS. Ces opérations s’effectuent lorsque l’OS est dit “Offline”, c’est à dire lorsque l’OS n’est pas en cour d’utilisation… En claire : on ouvre le fichier Install.wim qui contient l’OS, et on y injecte les composants supplémentaires, puis on referme le fichier. Le fichier modifié permettra alors d’installer les nouveaux composants lors du déploiement.

La phase Generalize ne s’exécute que lors d’un Sysprep. Le Sysprep généralise un système en supprimant toutes les données de configurations spécifiques (SID, drivers, domaine d'appartenance etc..).  les paramètres configurables permettent entre autre de renommer le PC, conserver le drivers déjà installés, créer un profil par défaut.

Les phases Audit System et Audit User sont… comment vous dire… des actes manqués !!?!… Définit par Microsoft comme permettant d’entrer dans un mode administrateur afin d’y configurer les applications que l’on souhaiterai distribuer. Ils  ne s’activent pas de façon automatique et n’ont absolument aucun avantage par rapport à une session qu’on aurait ouverte en mode administrateur pour y installer/configurer ces applications. Je n’ai jamais vu personne (MVP ou spécialistes du déploiement) passer par ce “truc”. Même Microsoft dans MDT n’utilise pas ce mode pour installer des applications. Vous pouvez donc les oublier !



Création d’un fichier de réponse

Maintenant que nous avons une vue d’ensemble des différentes étapes du déploiement, créons un fichier de réponse qui permettra d’automatiser l’installation de Windows 8.

L’opération va consister à choisir nos composants parmi les éléments se trouvant dans la fenêtre de gauche, et à les placer dans la phase de déploiement adéquat afin qu’ils apparaissent dans la fenêtre du milieu.

Pour cela, cliquez bouton droit sur un élément, un menu avec les phases de déploiement disponible va apparaitre :

wsim-right click
Chacun des éléments “existe en trois tailles” : x86, amd64 et wow64. Sélectionnez les éléments en fonction du type d’OS que vous souhaitez déployer. (Wow64 servant à faire du mixte, mais je ne suis plus sure…)



Phase : WindowPE



Choix de la langue  d’installation:

Nous allons choisir dans cette étape, les langues à installer pour le clavier, l’interface, la date, l’heure durant la phase d’installation de Windows

Microsoft-Windows-International-Core-WinPE_neutral
InputLocale = fr-FR Langue du clavier
UILanguage = fr-FR Langue de l’interface
SystemLocale = fr-FR langue des applications non Unicode
UILanguageFallback = fr-FR langue des ressources système non localisé
UserLocale=fr-FR Paramètres régionaux ( Format des dates,heures, monnaies..)
UILanguage = fr-FR Langue du setup d’installation de Windows

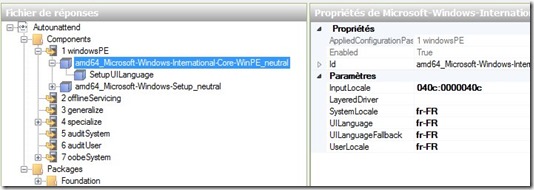

Vous devez obtenir quelque chose qui ressemble à ça :

Language

Création et formatage des partitions :

L'installation de l'Os s'effectue en Deux temps, d'abord on sélectionne une partition que l'on préparera en définissant ces propriétés, ensuite on décide si il faut  la formater.

Afin d’être sûre de savoir de quoi on parle, voici un bref rappel des différents types de partitions que vous pouvez configurer avec Windows 8 :

Les Primary Partition (partition principales)
Un disque dur peut contenir 4 partitions principales au maximum ou si vous combinez partitions principales et partitions étendues ; 3 partitions principales et une partition étendu. L’intérêt d’utiliser une partition principale, c’est de pouvoir booter Windows qui n’installera son secteur d’amorçage que sur ce type de partition !

Les Extend Partition (Les partitions étendues)
Les partitions étendues ne sont pas des partitions à proprement parler, mais plutôt des conteneurs dans lesquels on vient créer des partitions nommés lecteur Logique (Logical drives). Le nombre de partitions Etendu est limité à une par disque dur, mais le nombre de Lecteur logique est quant à lui illimité. C’est le principal avantage sur la partition Principal qui ne peut pas accueillir plus de 4 par disque.

Au sein de notre fichier AutoUnattended.xml, la création de partition Étendue requerra une étape de plus que pour une partition principale, puisqu’il faudra passer par la création d’ une partition étendue + d’un lecteur logique.

Je n’aborderai pas dans ce billet la création de partition UEFI, car ce point sera détaillé dans un prochain article.

Pour ce tutoriel, nous allons créer une partition primaire de 50 Go et une partition logique avec son lecteur qui prendront la totalité de l’espace restant sur le disque. Nous installerons l’OS sur la partition primaire. Le tout, à partir d’un disque qui sera entièrement reformaté !

Microsoft-Windows-Setup_neutral > DiskConfiguration >Disk
DiskID=0 sélection du 1er disque
WillWipeDisk = true le disque sera reformaté dans son intégralité

Création d’une partition principale (Primary)

Microsoft-Windows-Setup_neutral > DiskConfiguration >Disk >CreatePartition
Extend = false Utilise ou non tout l'espace libre sur le disque pour créer la partition (!)
Order = 1 définit l'ordre de création des partitions sur le disque
Size = 50000 taille de la partition en Mégabits (ici 50 GO).
Type = Primary type de partition : Primary, Extend ou Logical
(!) N’utilisez pas l'option Size si vous utilisez Extend=true

Définition des paramètres de formatage

Microsoft-Windows-Setup_neutral > DiskConfiguration >Disk >ModifyPartition
Active = True définit la partition sur laquelle se trouvera l’OS (!)
Format = NTFS NTFS ou FAT
Label = SYS-8 le nom de la partition
Letter = C la lettre de la partition
Order = 1 Définit l'ordre de modification des partitions du disque
PartitionID = 1 Définit le numéro de la partition à modifier
(!) seule une partition Primary peut être rendu active, il ne peut exister qu’une partition active par disque.

Installation de l’OS

Microsoft-Windows-Setup_neutral > Image Install >OS Image >InstallFrom > Metadata
Key = /IMAGE/NAME peut aussi être IMAGE/INDEX
Value = Windows 8 Consumer Preview nom de l’image WIM à déployer

Microsoft-Windows-Setup_neutral > Image Install >OS Image >InstallTo

DiskID = 0 Disque d’installation de l’OS
Partition = 1 Partition d’installation de l’OS

A ce stade, nous avons terminé la configuration du disque Primaire. voyons maintenant les paramètres qui nous permettrons de créer la 2eme partition sur l’espace restant du disque.

Création d’une partition Étendu (Extend) avec son lecteur logique (Logical Drive) :
Définition de la partition Étendue avec ces attributs

Microsoft-Windows-Setup_neutral > DiskConfiguration > Disk > CreatePartition
Extend = True
Order = 2
Type = Extend

Définition du lecteur logique avec ces attributs

Microsoft-Windows-Setup_neutral > DiskConfiguration > Disk > CreatePartition
Extend = True
Order = 3
Type = Logical

Définition des paramètres de formatage

Microsoft-Windows-Setup_neutral > DiskConfiguration > Disk > ModifyPartition
Extend = False
Format = NTFS
Label = DATA
Letter = D
Order = 2
PartitionID = 2

Nous en avons fini avec les disques et avec la phase WindowsPE.Une fois installé, votre OS devrait avoir un disque dont le partitionnement ressemble à ça :

gestion disques
Reste à indiquer les informations relatives au propriétaire de la machine, et au numéro de série de Windows 8.

Informations du propriétaire :

Microsoft-Windows-Setup_neutral > User Data
AcceptEula = True Acceptation de la licence utilisateur
FullName = Diagg Nom du propriétaire
Organization = Zany & OpenEyes Nom de l’organisation

Clé Windows

Microsoft-Windows-Setup_neutral > User Data > ProductKey
Key = NBGX4-Q4RWF-RKJHQ-TXHFR-7H2K8 Numéro de série Windows 8 Beta

Définissons maintenant quelques paramètres de base en passant à la phase suivante.

Phase : Specialize

Choix du nom à donner à la machine déployée

Microsoft-Windows-Shell-Setup_neutral
ComputerName = MyWin8PC Le nom qui sera donné à la machine.

Configuration d’Internet Explorer

Microsoft-Windows-IE-InternetExplorer_neutral
DisableFirstRunWizard =True Désactive la configuration d’IE au 1er démarrage
FavoritesDelete = True Efface les favoris de Microsoft
Home_Page = www.google.fr Page par défaut d’IE

Activation de Windows

Microsoft-Windows-Security-SPP-UX
SkipAutoActivation =True Active Windows sans assistance

Finalisons l’installation en automatisant la phase de configuration qui à lieu la première  fois que vous ouvrirez une session sur votre PC

Phase : Oobe System

Dans cette étape nous finalisons l’installation en supprimant tout les écrans d’accueil aux quels vous êtes soumis lors du premier démarrage de votre PC. Nous définiront les langues et claviers de l’OS et nous créerons également les comptes utilisateurs habilités à se connecter sur la machine.

Claviers et langues de l’OS

Microsoft-Windows-Internatitonal-Core_neutral
InputLocale = fr-FR Pour des claviers français/Arabe : fr-FR; ar-AS
UILanguage = fr-FR Langue de l’interface
SystemLocale = fr-FR langue des applications non Unicode
UILanguageFallback = fr-FR langue des ressources système non localisé
UserLocale=fr-FR Paramètres régionaux ( dates,heures, monnaies..)
UILanguage = fr-FR Langue du setup d’installation de Windows

Choix du fuseau horaire

Microsoft-Windows-Shell-Setup_Neutral
TimeZone =Central Europe Standard Time correspond à GMT+1

Suppression des pages d’accueil.

Microsoft-Windows-Shell-Setup_Neutral > OOBE
HideEULAPage = True N’affiche pas l’accord de licence
HideWirelessSetupInOOBE =True N’affiche pas la sélection d’un réseau WIFI
NetworkLocation = Home Définit votre réseau local en privé/ de confiance
ProtectYourPC = 1 Windows va utiliser Windows Update

Mot de passe de l’administrateur local.

Microsoft-Windows-Shell-Setup_Neutral >User Accounts > AdministratorPassword
Value = P@ssW0rd Mot de passe de l’administrateur local du poste

Création du premier compte utilisateur qui sera également administrateur local.

Microsoft-Windows-Shell-Setup_Neutral >User Accounts > LocalAccounts >LocalAccount
DisplayName = Diagg Nom affiché de l’utilisateur
Group = Administrators Groupes de sécurité de l’utilisateur
Name = Diagg Nom de l’utilisateur

Mot de passe de l’utilisateur

Microsoft-Windows-Shell-Setup_Neutral >User Accounts > LocalAccounts > LocalAccount > Password
Value = P@ssW0rd mot de passe de l’utilisateur

Nous en avons terminé avec cette première étape. Enregistrez votre fichier de réponse à la racine de votre clé USB en prenant soin de le renommer en Autounattend.xml.

Votre clé est prête ! insérez là dans votre machine de test, laissez le charme agir, au bout d’une 20ene de minutes vous devriez être en face de votre tout nouveau, tout beau Windows 8 !!!

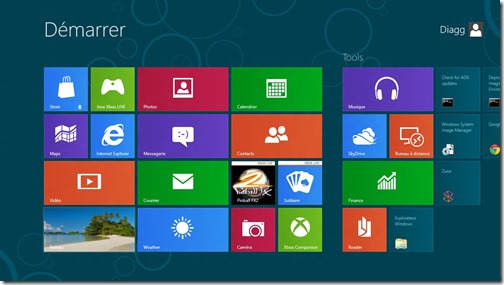

Metro
Dans les prochains billets, nous aborderons la façon d’ajouter drivers, composant Microsoft, Applications et personnalisation des interfaces Metro et Windows. D’ici là, bonne installation et bonne amusement à la découverte de Windows 8 ….. !!!

Petit coup de pousse pour la prise en main :
La conférence de lancement de Windows 8 consumer preview qui vous expliquera comment utiliser Metro avec la sourie (à partir de 23 minute et 30 secondes)
Les raccourcis claviers principaux.
